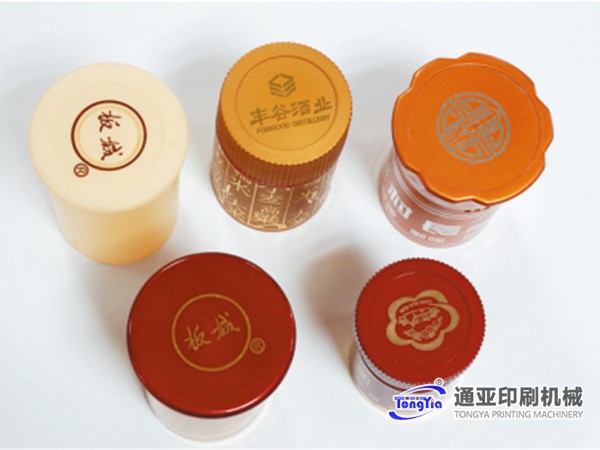

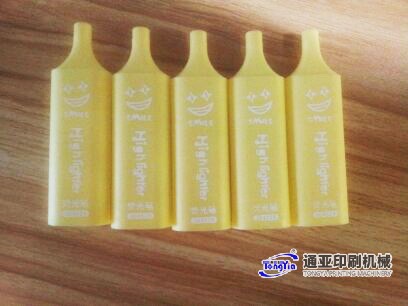

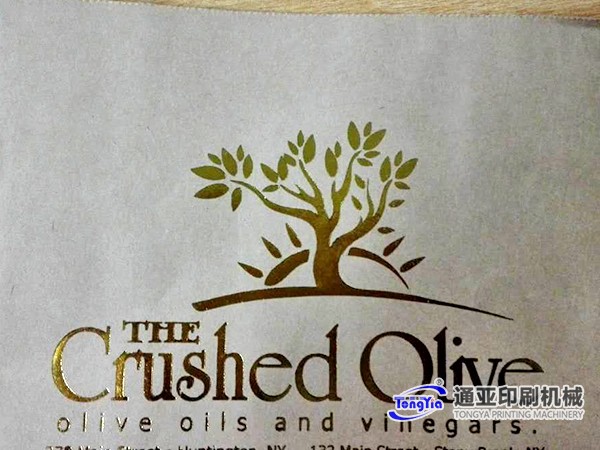

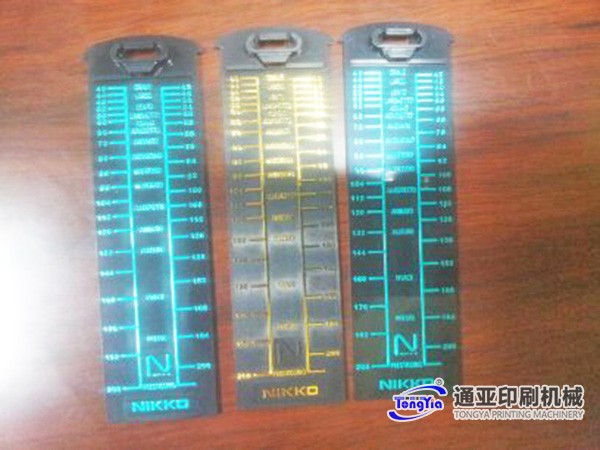

應用于:銘牌、玩具、電子、酒業包裝、電器、塑料、皮革、啞克力、金屬、玻璃、輕工業及食品包裝等各種行業中。
根據貴司的銘牌形狀、尺寸要求、材質性能量身定做部分:
根據貴公司的銘牌尺寸與形狀:凸字表面及金屬材質特點,采用人工上下料,自動燙金方式。提高自動化程度。采用分割器圓盤四工位循環轉動傳輸,燙金效益提高很大。機器增設自動報警功能。
一、此精密平面燙金生產線具有以下特點:
1.控制器采用PLC可編程控制及光電感應控制,精確度高,整機穩定性能超好。
2.伺服電機升降式驅動,速度比較快;穩定性能好。
3.采用時間設置定位收放燙金紙,自動送紙、收紙,并可調節;
4.燙印頭高度升降可調; 發熱管采用環繞式導熱,使?fàn)C印膠頭溫度保持均勻。
5.采用分割器旋轉四工位定位燙金,定位準確而穩定。
6.面板選用優質鋁合金材料,輕巧堅固,精密結構效率顯著。
7.傳送帶循環動作,操作更加方便、安全。
8.燙金氣動結構,燙印壓力足、運行速度快;溫度、轉印時間可調。
9.燙頭升降采用導軌結構導向,精度高,運動平穩順暢。
10.自動抬起印頭功能,拆卸膠頭更快更容易。
11.性能穩定,整臺機器采用松下PLC控制,觸摸屏操作。
12.根據客戶需要,預置兩個功能程序,單周期印刷和全自功印刷。
13.采用日本SMC公司最新氣動元件,動力暢順強勁,經久耐用。
14.特殊減震裝置,機器運作非常平穩;
一.技術參數:
1、燙印工位 4個
2、單周期 可以
3、持續運動 可以
4、項目計數 可以
5、速度調節 可以
6、各部位延時 可以
7、燙金速度 800-1000印次/小時
8、最大燙印面積 80mmX160mm
9、燙板面積 100mmX200mm
10、工件高度 100mm
11、燙金板長度 180mm
13、燙印上下行程 50mm
14、驅動 伺服、氣動、變頻電機
15、控制系統 PLC控制
16、燙印溫度 室溫`0-280度
17、電源電壓 220VAC 50/60Hz
18、連接負荷 4.5KW
19、氣動供應 5-7bar
20、機身外形尺寸 850mm X 7500mm X 1750mm
21、重量 約245Kg
三、機器操作安全性能:

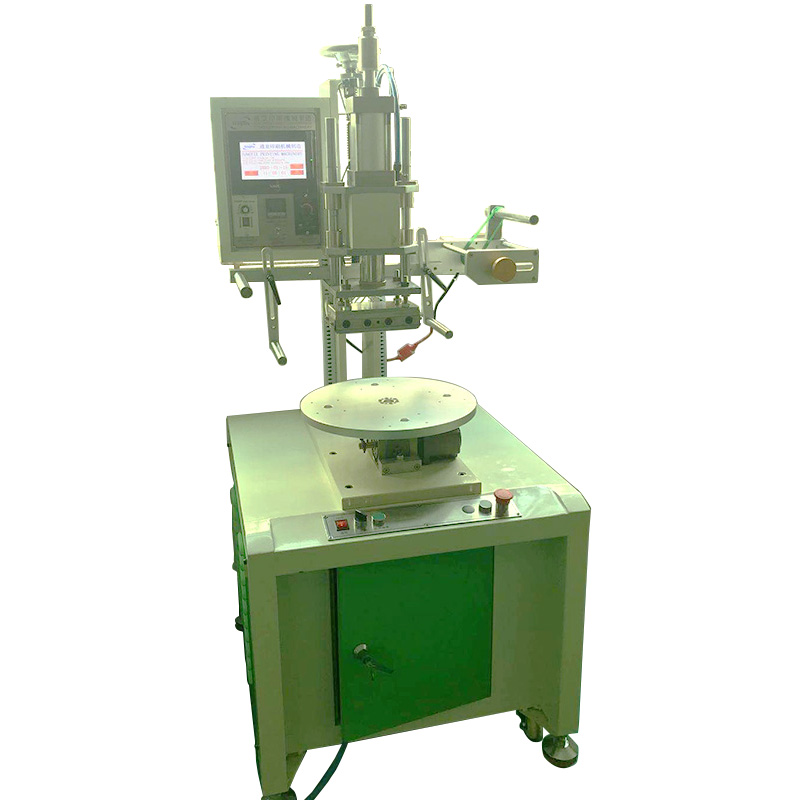

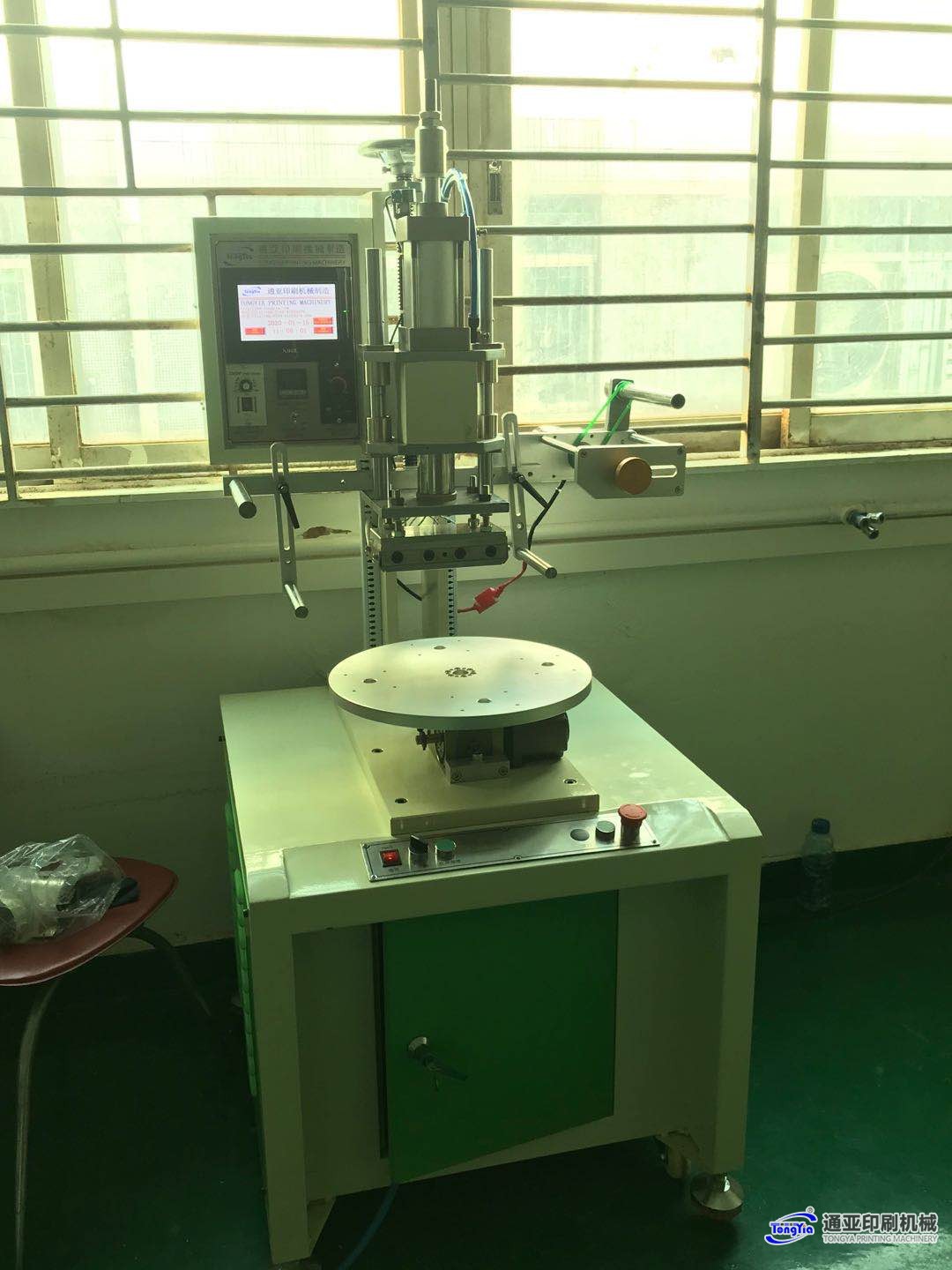

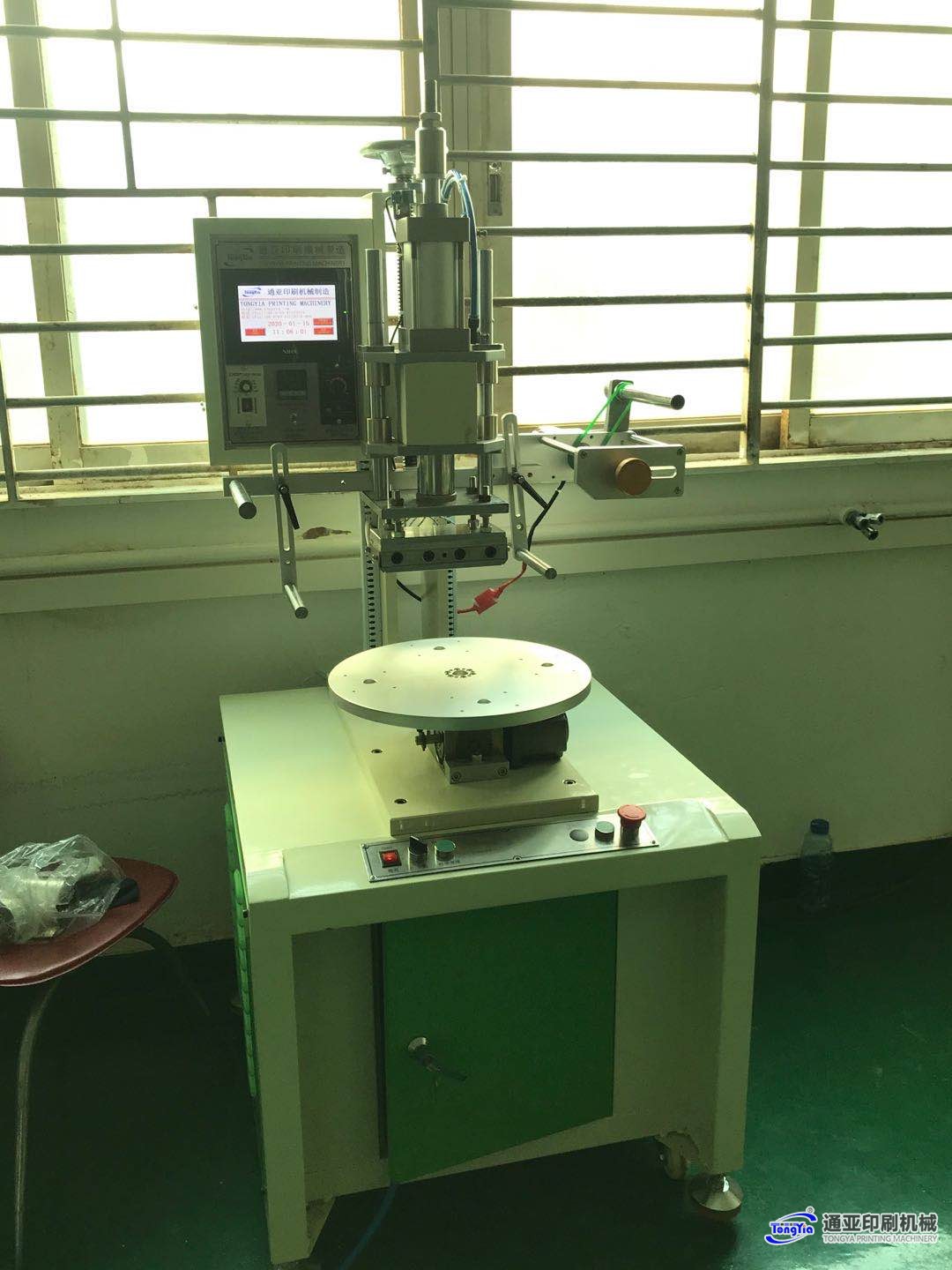

TYT-100F4C自動四工位圓盤平面燙金機符合最新的工程式樣,如按要求使用絕對值得信賴。
機器裝有緊急開關:當遇到緊急事情時按下緊急開關,則機器馬上斷電。回到起始位置,當事情處理好后扭出緊急開關,便可以安全啟動恢復正常。
四、注意事項:
(1)、當機器需要移動或修理時,必須將電源和氣源切斷。
(2)、當調整或換夾具時,請按步驟操作。
(3)、增強防火意識,配備消防器材。
